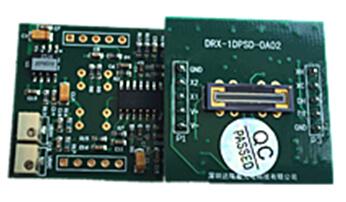

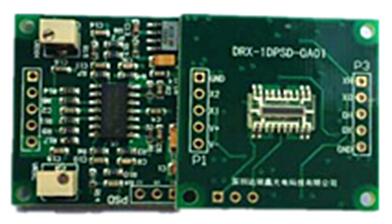

PSD（Position Sensitive Detectors）是一种能测量光点在探测器表面上连续位置的光学探测器。PSD由P衬底、PIN光电二极管及表面电阻组成。与CCD 探测器相比，PSD 有诸多优点，位置分辨率高，响应速度快和处理电路简单等。另外，位置信号与落在探测器上的光斑形状无关。 ●位置分辨率高 ●光谱响应宽 ●响应速度快 ●位置和光强同时测量 ●不受光斑的约束 ●可靠性高 ●光学位置和角度的探测 ●光学遥测系统 ●位移和振动测量 ●激光对中和准直 ●距离测试 ●人类运动姿态分析   一维PSD位置传感器 一、国产一维PSD位置传感器 型 号   有效面积   （mm*mm） 分辨率 （μm） 响应时间 （μs） 响应光谱 （nm） PSD-0103  1.0×3 0.1 0.5 400-1100 PSD-0112  1.0×12 0.1 1 400-1100 PSD-1315  1.3×15 0.1 1 400-1100 PSD-0220  2.0×20 1 2 400-1100 PSD-2534  2.5×34 2 10 400-1100 PSD-0375  3.0×75 5 50 400-1100 二、进口一维PSD位置传感器 型 号   有效面积   （mm*mm） 分辨率 （μm） 响应时间 （μs） 响应光谱 （nm） OD3.5-6   1.0×3.5  0.1 0.2 400-1100 OD6-6  1.0×6.0 0.1 0.2 400-1100 SL3-1  1.0×3.0 0.1 0.04 400-1100 SL5-1  1.0×5.0 0.2 0.1 400-1100 SL3-2  1.0×3.0 0.1 0.04 400-1100 SL5-2  1.0×5.0 0.2 0.1 400-1100 SL10-1  2.0×10 2 0.4 400-1100 SL15  1.0×15 2 0.6 400-1100 SL30  4.0×30 2 1 400-1100 SL76-1  2.5×76 2 14 400-1100 LSC-5D   2.2×5.3 0.1 0.3 400-1100 LSC-30D  4.1×30 0.5 3 400-1100 三、信号处理板   型号 工作电压 （V） 输出噪声 (mV) 带宽 （KHz） 输出方式 DRX-1DPSD-OA01-X ±5到±18 2 10 模拟 DRX-1DPSD-OA02-X ±5到±18 2 10 模拟 DRX-1DPSD-OA03-X ±5到±18 2 10 模拟 DRX-1DPSD-CJK01 5   0.3 数字 DRX-PSD-232485 12   10 数字 DRX-1DPSD-CLB01 12   1 数字+无线
